开停自动洒水降尘装置

一、适用环境及用途

该装置主要用于井上、井下皮带运输机运输物料时，对煤流及煤炭转载点所产生的煤尘进行自动喷雾洒水，起到降尘除尘、净化空气的作用。

二、技术参数

（1）工作电压：AC 127V  频率：50HZ   电压变化范围:标称值的95%-110%

（2）本安输出：13.7V/525mA（向传感器、球阀供电）

（3）输出电流 I₀:525mA

（4）保护方式：双重过压、过流保护

（5）工作方式：连续供电

三、环境条件

装置在下列环境条件下应能正常工作：

a．环境温度：0～45℃。
b．空气相对湿度≤95%（25℃时）。
c．大气压力：80 Kpa～106Kpa。
d．有瓦斯、煤尘爆炸气体危险场所，但无腐蚀气体的环境。
e．无剧烈振动、冲击的场所，但能承受峰值加速度为500m/s²的振动。

四、工作原理

开停传感器探测到设备运行时，将信号送入主控制箱，当信号连续2秒有效时（为防止误动作而设定），主控制箱开启电动球阀实现防尘喷雾；设备停止运行时延时关闭电动球阀停止喷雾。

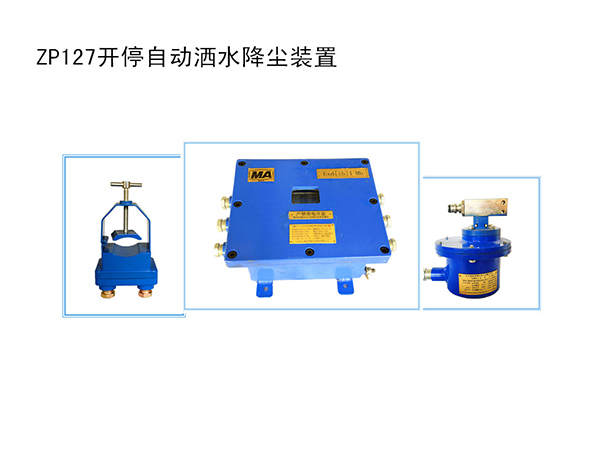

装置组成：ZP-127Z矿用自动洒水降尘装置主控箱   1台

          KGT9-E矿用本安型开停传感器          1台

          DFH-10/7矿用本安型电动球阀          1台
